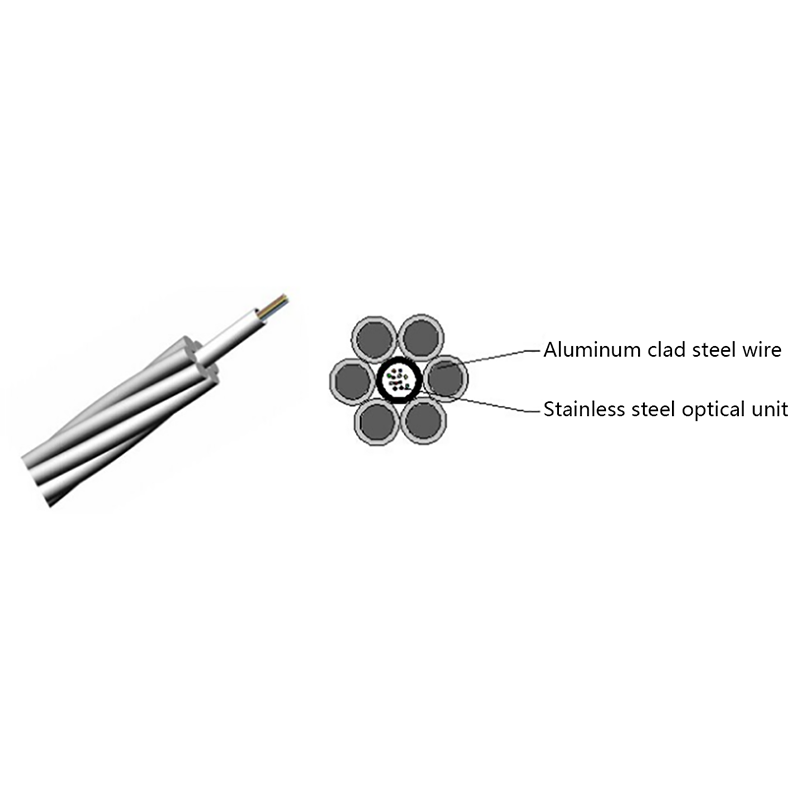

ลักษณะโครงสร้างของท่อกลาง OPGW
หน่วยใยแก้วนำแสงของท่อสแตนเลสวางอยู่ตรงกลางแล้วบิดร่วมกับลวดโลหะอื่นๆ เพื่อสร้างสายเคเบิล วางใยแก้วนำแสงไว้ในท่อสแตนเลสเพื่อให้มีความยาวส่วนเกินดีขึ้น หน้าตัดของสายเคเบิลออปติกที่ออกแบบมาอย่างแม่นยำทำให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้า คุณสมบัติทางกายภาพทางกล และความเสถียรทางความร้อนของสายเคเบิลออปติก
ลักษณะโครงสร้างของ OPGW แบบมีเลเยอร์ควั่น
หน่วยใยแก้วนำแสงท่อสแตนเลสได้รับการออกแบบให้บิดร่วมกับสายโลหะอื่นๆ ในเวลาเดียวกัน
ใยแก้วนำแสงที่วางอยู่ในท่อสแตนเลสจะมีความยาวส่วนเกินที่ดีกว่า ในเวลาเดียวกัน หน่วยใยแก้วนำแสงสแตนเลสของโครงสร้างชั้นจะตั้งอยู่บนชั้นที่สอง ซึ่งสร้างความยาวส่วนเกินแรงดึงที่ใหญ่ขึ้นและมีเสถียรภาพมากขึ้นผ่านการพันเกลียว
หน้าตัดของสายเคเบิลออปติคอลที่ออกแบบอย่างแม่นยำช่วยให้มั่นใจถึงประสิทธิภาพทางไฟฟ้า คุณสมบัติทางกายภาพทางกล และความเสถียรทางความร้อนของสายเคเบิลออปติก
ลักษณะการใช้งาน
ตามเงื่อนไขทางเทคนิคของสาย โดยไม่ต้องเปลี่ยนโครงสร้างของสายแสง โดยการรวมสัดส่วนของส่วนอลูมิเนียมและเหล็ก สามารถรับผลิตภัณฑ์ที่ตรงตามข้อกำหนดทางเทคนิคของสาย
โครงสร้างสายเคเบิลออปติคัล OPGW แบบท่อสแตนเลสมีแรงดันด้านข้างและทนต่อแรงกระแทกได้สูงกว่าโครงสร้างท่ออลูมิเนียม สแตนเลสมีค่าการนำไฟฟ้าต่ำ มีความแข็งแรงสูง และทนต่อการกัดกร่อนได้ดี และใยแก้วนำแสงได้รับการปกป้องอย่างดี
ท่อสแตนเลสเต็มไปด้วยจาระบีเพื่อป้องกันความชื้นหรือน้ำซึมเข้าไป การปรับความยาวที่เหลือของใยแก้วนำแสงสามารถทำให้สายแสงมีลักษณะอุณหภูมิที่ดี
ชั้นในของลวดเหล็กหุ้มอะลูมิเนียมที่มีความแข็งแรงสูงและมีค่าการนำไฟฟ้าต่ำนั้น จะต้องรับน้ำหนักและภาระภายนอกของ OPGW เอง การใช้หลักการของผลกระทบของประจุผิวหนัง กระแสไฟลัดวงจรเกินพิกัดหรือข้อบกพร่องจะถูกส่งผ่านชั้นนอกของตัวนำที่ดี ซึ่งเป็นประโยชน์ต่อการป้องกันใยแก้วนำแสง
สายเคเบิลออปติกมีคุณสมบัติทางกลและทางไฟฟ้าคล้ายคลึงกับสายกราวด์เหนือศีรษะทั่วไป ซึ่งอำนวยความสะดวกในการเปลี่ยนสายกราวด์เก่าและการออกแบบและติดตั้งสายกราวด์ใหม่ มีฟังก์ชั่นสองอย่างคือสายกราวด์และการสื่อสาร
ความยาวที่เหลือของใยแก้วนำแสงสามารถควบคุมได้อย่างแม่นยำเพื่อให้มั่นใจว่าสายเคเบิลสามารถทนต่อโหลดสูงและช่วงกว้างได้
